Baubericht U-256 Flakfalle
Das Original
Verwendete Farben:
Rumpf seitlich bis zum Wasserpaß: RAL 7032 Achatgrau
Turm inkl.Geschütze RAL 7032 Achatgrau
Unterwasserschiff ab Wasserpaß: RAL 7031 Blaugrau
Deck: RAL 9005 Tiefschwarz
Ohne ein U-Boot Projekt geht es wohl nicht mehr. Also ich habe 3 Boote im Regal und fange mit dem ersten einmal an. Das Boot war bereits mit erinem Bajonettverschluss ausgerüstet. Das ist doch schon mal ein Anfang.
Als erstes habe ich die defekten und fehlenden Teile am Rumpf hergestellt und angebracht. Es fehlten Platten mit den Flutschlitzen und teilweise hatte das Stabelit sich gelöst. Warum wundert mich das nicht wirklich?

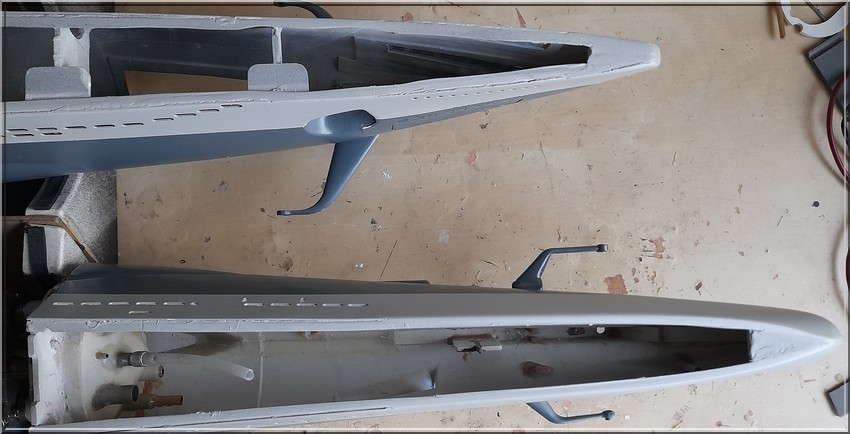

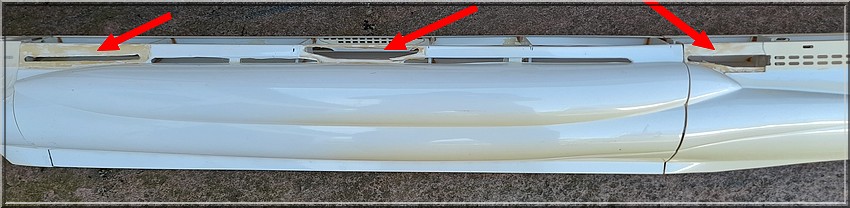

Flutschlitzplatten fehlten.
Als ich damit durch war, habe ich die Torpedorohrklappen zurecht geschnitten und eingeklebt. Anschließend verspachtelt und verschliffen.

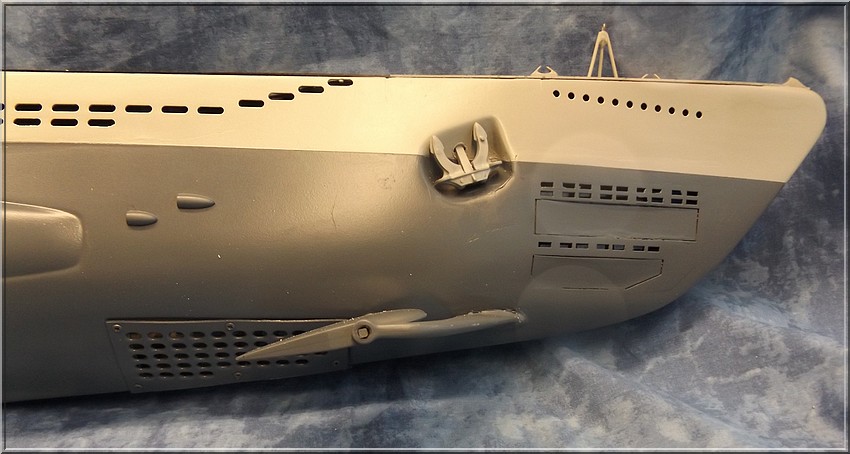

Eingeklebten Torpedoklappen
Dann ging es daran den Rumpf zu Spachteln, Schleifen und Grundieren. Damit war ich dann einen ganzen Tag beschäftigt.

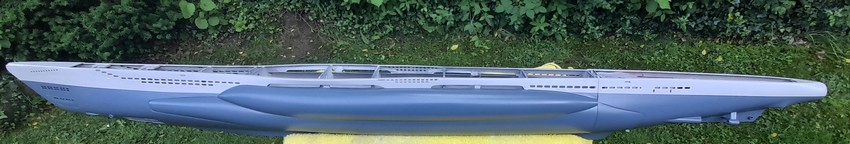

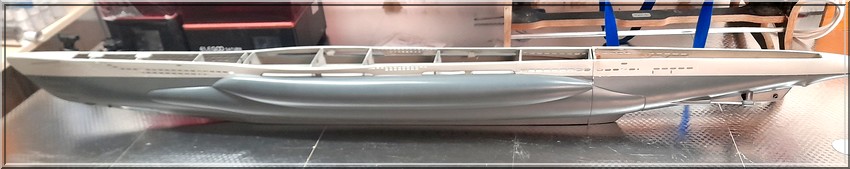

Der Rumpf ist grundiert.Jetzt darauf warten das der Wind sich legt und es aufhört zu regnen.
29.05.2024

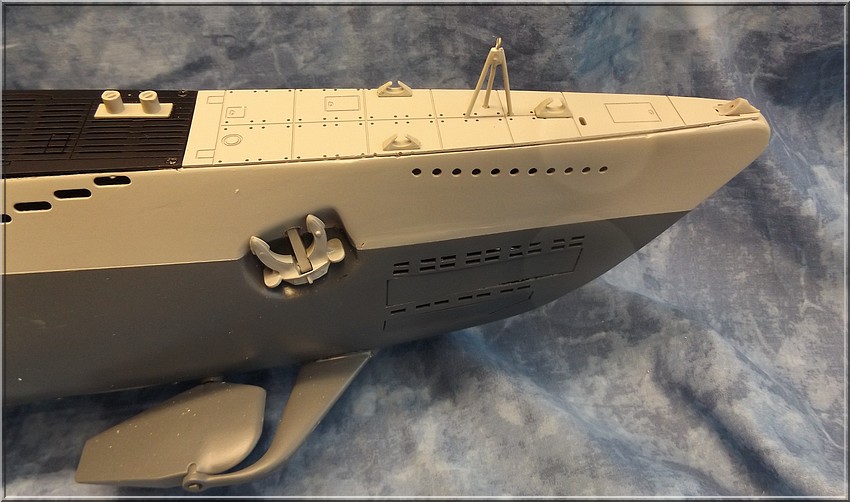

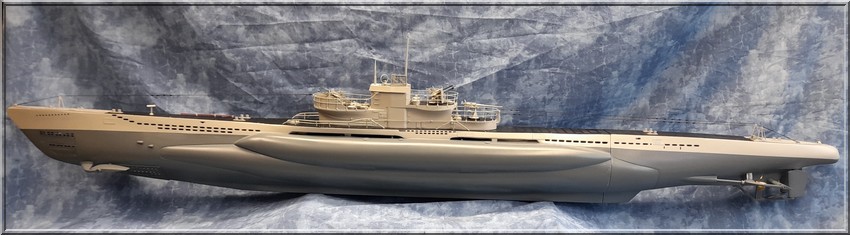

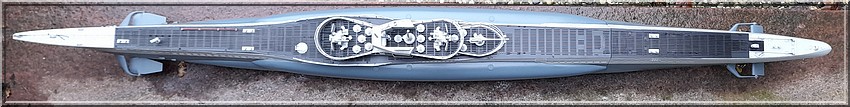

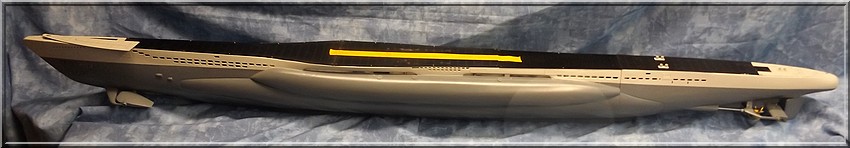

Das Wetter war so gut das ich den Bootsrumpf fertig lackieren konnte.
26.06.2024
Nach fast einem Monat geht es auch hier wieder weiter. Die letzten Tage habe ich u.a. mit dem Druck und zusammenbau des Turmes verbracht.
Der Originalturm von U 256 Flakfalle

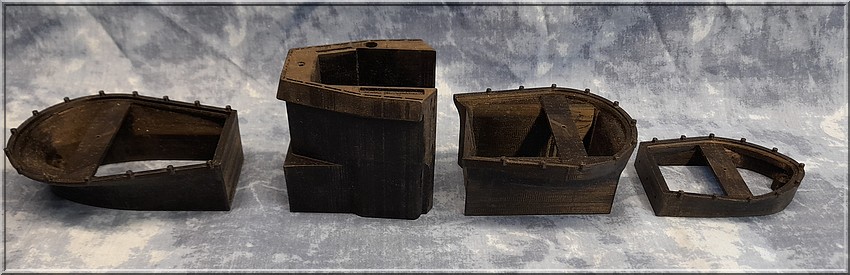

Noch in 4 Einzelsegmenten

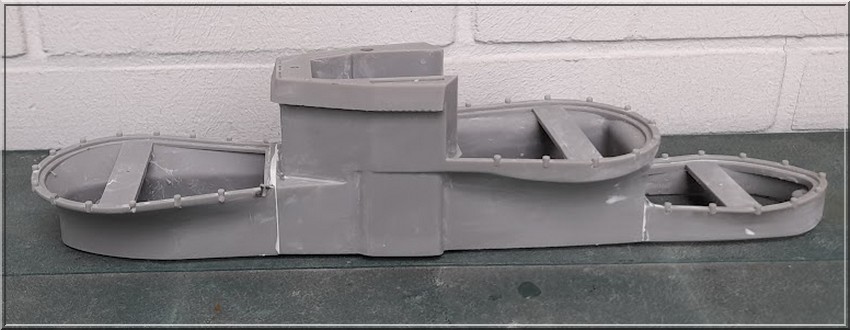

Zusammengebaut aber noch nicht verspachtelt und geschliffen
09.08.2024
In den letzten Wochen hatte ich den Turm fertig gestellot. Reling war angebracht und dann der Schock. Der Turm war aus PLA gedruckt. Uwe hatten den noch rumstehen und hatte mir ihn zum verarbeiten geschickt. Nach dem lackieren hatte ich den noch zum trocknen auf der Terrasse gestellt. Hatte aber nicht bedacht das die Sonne Auswirkungen darauf hatte. Durch die Hitze war der Turm vollkommen verzogen und nur noch für den Mülleimer tauglich.

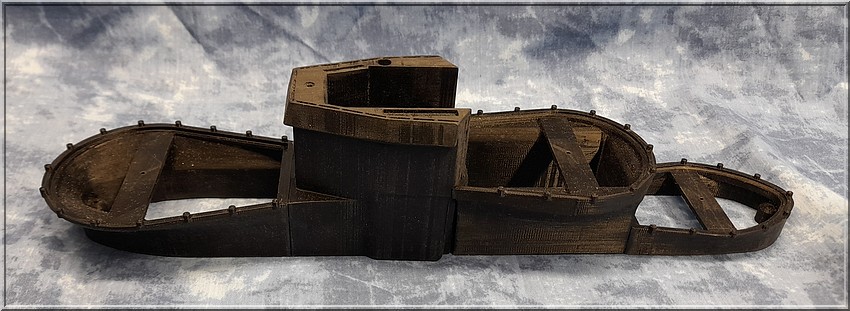

Total verzogen.
Da ich jetzt einen größeren Resin Drucker habe, konnte ich den Turm in drei Teilen drucken. Das verkürzte die Zeit enorm da das aufwendige spachteln und schleifen größtenteils entfiel. Im gegensatz zum PLA Turm brauchte ich nur die zwei Stoßkanten zwischen den einzelnen Segmenten spachtel und schleifen. Das hat viel Zeit gespart.
Der neue Turm aus Resin ist fertig.
23.09.2024
Heute sind endlich die Handlauf - und Relingstützen eingetroffen. Gleich alle Durchzüge auf 1mm aufgebohrt. Jetzt paßt auch das entsprechende Messigprofil durch. Anschließend gespachtelt, geschliffen und lackiert.

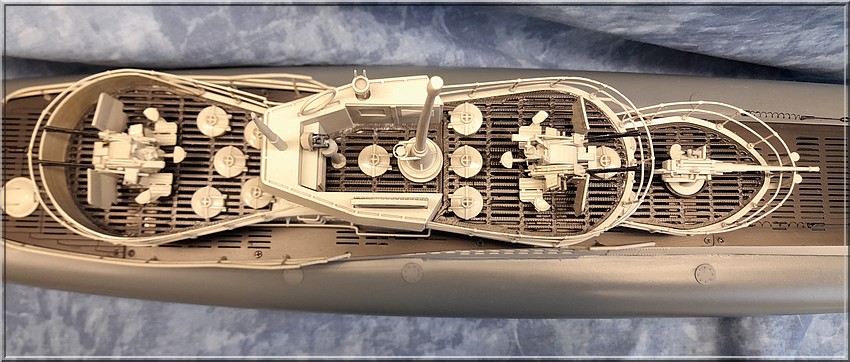

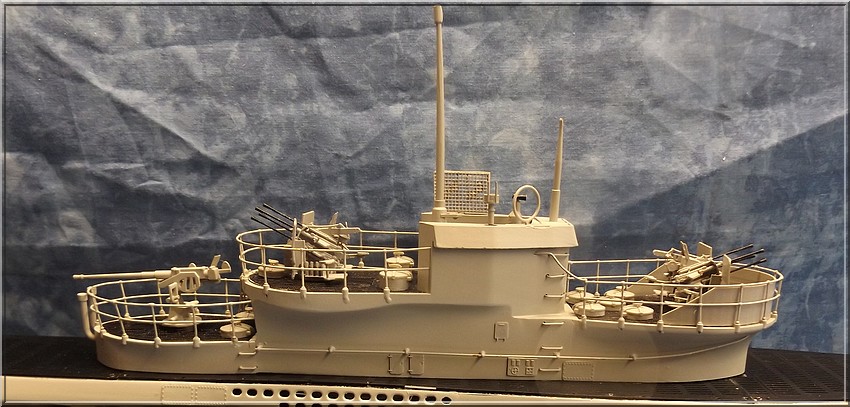

Der Turm ist fertig lackiert.

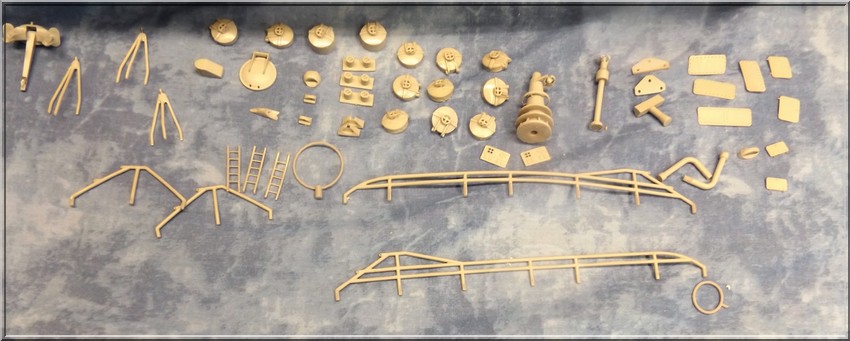

Anschließend die Gitterroste und vordere Flutschlitzplatten gedruckt, grundiert und lackiert
12.11.2024
Nachdem 6 Wochen vergangen sind, die Börse abgewickelt und der Keller wieder eingeräumt ist geht es endlich mit dem Boot weiter. Beim Umräumen ist mir ein Missgeschick passiert. Das Heckteil war nicht richtig verriegelt und knallte auf den Boden. Dabei hat sich der Verschlssdeckel mit dem Bajonettring gelöst. Vorteil, jetzt kann mann die ganzen Durchführungen besser bearbeiten. Immer positiv denken:-)))

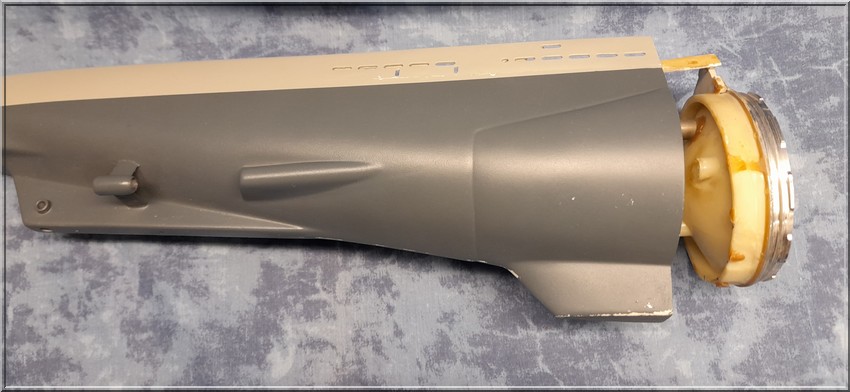

Der Deckel ist ab.
Gesagt getan, den Kopfspant mit Aufnahme für die Gewindestangen in den Deckel eingeklebt. Jetzt warte ich auf die Motoren um mit dem Zusammenbau des Technikgerüstes anzufangen.

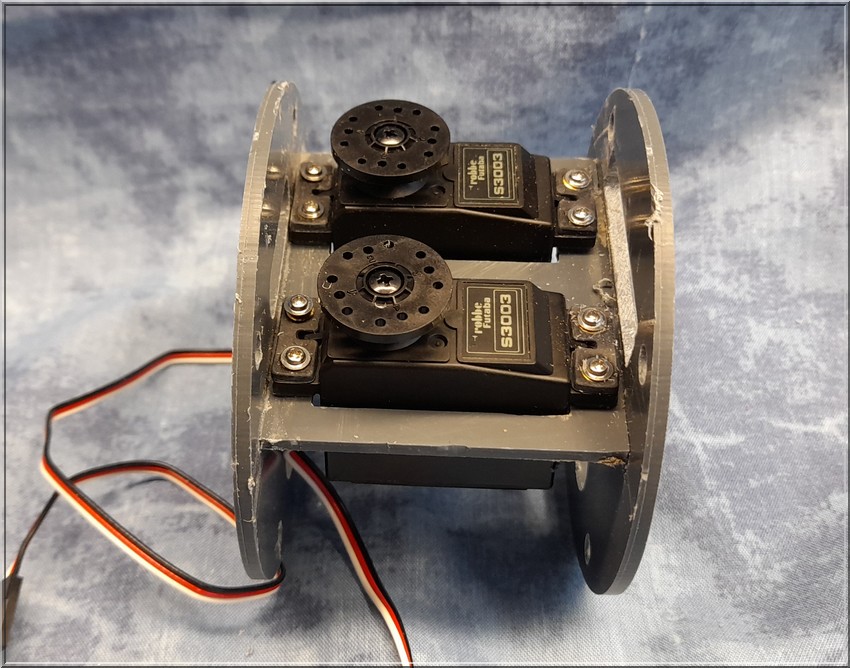

Schon mal angefangen das Servosegment zusammen zu bauen.
Servosegment ist schon fertig.
13.11.2024
Heute sind endlich die Motoren eingetroffen und ich kann den Motorspant fertig stellen. Davor aber noch das Akku Segment zusammengebaut.

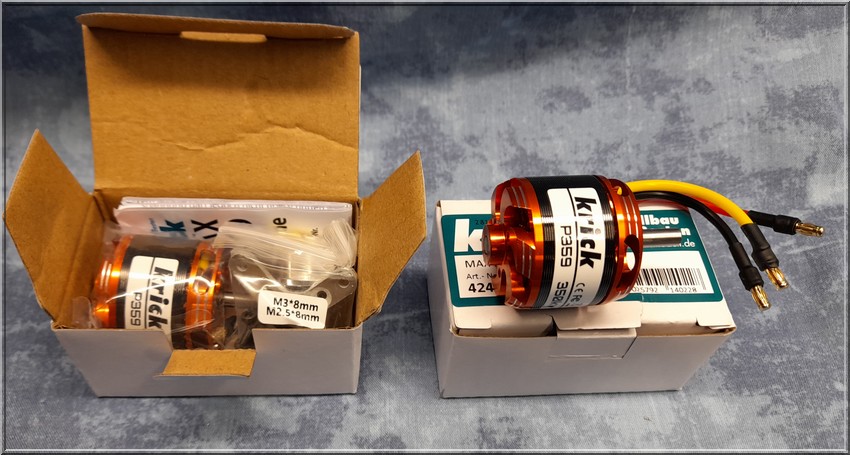

2 x P 359 mit 350kV
Das Akku Segment
20.11.2024
Jetzt kommt der spaßige Teil. Das Technikgerüst von Momo Sauerland. Zuerst die Kopfplatte mit den Löchern für die Gewindestangen eingeklebt. Jedes Segment wird auf die Gewindestange geschoben und mit Muttern positioniert. 57 Stück alle von Hand aufgedreht. Das kostet schon Zeit. Jetzt fehlen nur noch die Tauchtanksteuerung und der Tiefen und Lageregler. Kommen diese Woche. Verbaut ist, wie in allen meinen Booten, ein 900ml Tauchtank hergestellt von Joachim Steffen aus Elmshorn.

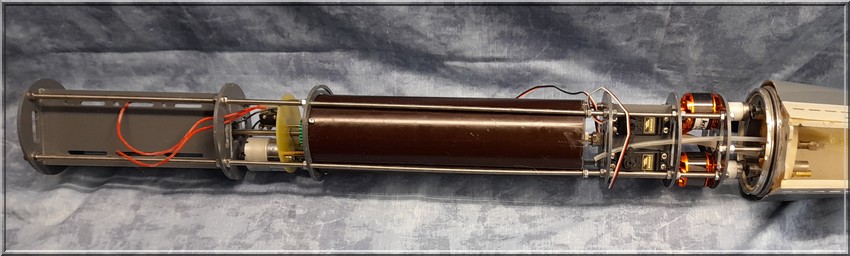

Das Technikgerüst ist fast fertig.
Anschließend der Test ob das auch alles zusammenpaßt. Treffer, alles passt perfekt zusammen. Jetzt geht es an die vorderen und hinteren Tiefenruder.
Paßt alles zusammen.
Dabei musste ich leider fsetstellen das bei den hinteren Tiefenruder der Bügel für die Halterung der Ruder fehlt. Für die vorderen Tiefenruder hatte Uwe aus dem Schwäbleländle schon den Bügel gezeichnet, leider aber nicht den hinteren. Alkso kurz Uwe angerufen nachgefragt ob er mir das zeichnen würde und dnn schnell das Paket mit dem Muster packt und weggeschickt. Toll wenn man einen Resindrucker hat.
05.12.2024
In den lertzten Tagen war viel Gartenarbeit angesagt aber damit ist jetzt Schluss. Will das Boot noch zur messe in Neumünster fertig haben. Also ran an die fehlenden Teile. Da waren die Halterungen vom den Rudern. Dazu noch die Netzabstreifungen mit Halterung für die vorderen und hinteren Tiefenrudern.

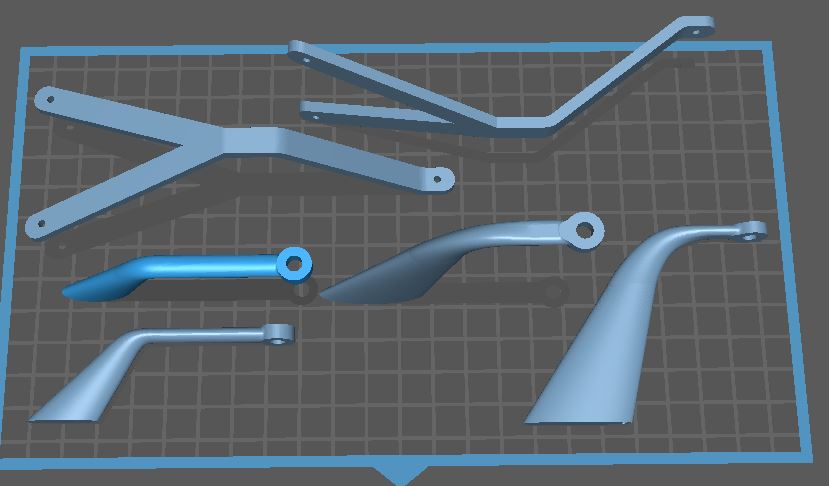

Die von Uwe gezeichneten Ruderteile.
Leider waren diese nicht mehr vorhanden oder nicht mehr nutzbar. Das war den wieder die Zeichenarbeit von Uwe aus dem Schwäbleländle gefragt. War für Uwe mal wieder kein Problem und ruckzuck hatte ich die stl. Dateien für meinen Resindrucker auf dem Rechner. Danke an Uwe.
|
|
|
|
|
|
|
|
|
|
|
|
